工作原理

物料由加料口加入上筒體旁的回轉閥門輸送入分級室。在水平安裝的轉子旁分散、分級。粗粉甩至筒壁處向下移動在風柵處受二次空氣作用及中心管的一次空氣吹送。細粉再次脫離粗粉被送至轉子處進行分級，最終粗粉向下移動，由下筒體上的回轉閥排出機外，細粉穿過轉子葉片的間隙由排氣管送出機外，在捕集器中尾氣由風機放至大氣。

特點

本機系干式空氣分級機，是帶有二次進風及水平安裝的分級轉子離心式分級機，抗磨損性強，使用壽命長。一般適用于不粘性物料的分級。

即使不易在空氣中分散的產品，也可經分級獲得最佳清潔度的細粉和粗粉（即指細、粗粉夾帶現象極小）。

分級范圍廣。在d97=4-150um范圍內可供選擇，最大生產能力可達8t/h，在水泥制造業可廣泛使用。

可分級球狀、片狀和纖維狀的顆粒，也可對不同密度的物料進行分離。

分級精度高：d75/d25=1.1-1.5

分級效率高：牛頓效率η=60-90%

設備結構緊湊，分級粒徑大小易于調整。且安裝、操作、維修、清洗簡便，占地面積小，超聲低，震動小。

生產能力大，制備d97=10um時，生產能力可達1000Kg/h以上。能和雷蒙磨等各類機械粉碎機及氣流粉碎機聯合作業，制取超細粉。

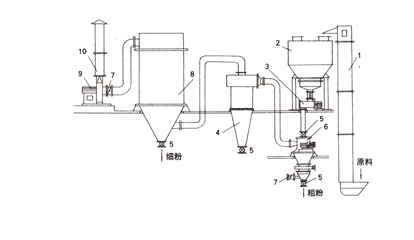

FYW分級機流程圖示意圖

1、斗式提升機（加料器）

2、振動料倉

3、螺桿加料器

4、旋風分離器

5、星形閥

6、FYW 分級機

7、蝶閥

8、脈沖袋式除塵器

9、高壓風機

10、消音器

FYW分級機系列技術參數

參數 型號	轉子 直徑 (mm)	轉子電機功率	生產能力 (kg/h)	最大轉速 (r/min)	空氣量 (m3/min)	主機外形尺寸 (mm)	主機重量 （含電機）(kg)	風機 功率 (kw)	D97
FYW300	150	4	20-200	8000	12.9	850X700X1120	300	11	4-80
FYW400	200	5.5	50-400	6000	16.6	1030X840X1600	400		5-120
FYW630	315	11	200-2500	4000	42	1080X1200X1744	600	18.5	6-150
FYW850/4	200X4	5.5X4	800-4000	≥6000	100	1400X1400X2196	2500	75	4-150
FYW1000	500	15	1000-8000	2400	125	2280X1626X2808	2130	55	8-150
FYW1250	630	22	1000-5000	2000-200	160	3500X2200X3300	3500	75	8-150
